In this page, I will use chinese to descride how to compose a computer yourselves~
Because actually I don't know the english wording~
So , follow the steps and watch the photos~
Try to do it yourselves!
現在開始講解組裝電腦~

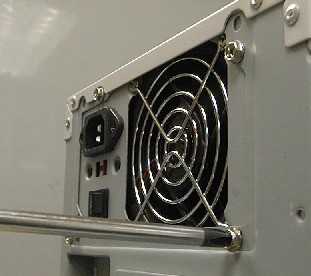

火牛的分類
1. 以火數(功率)分類 -- 250W, 300W, 350W, 380W, 400W, 450W
如電腦需要長時間不停操作、或者是需要推動大量的內置設備，例如硬碟機、CD-RW、雙CPU主機板、或是高速CPU，都應該選用300W以上的火牛。
2. 以不同的電源供應分類 -- Intel Pentium 4 主機板需要額外的12V電源以供CPU使用，因此亦需要特別附設額外12V電源供應之火牛。MaxPower及SPI均提供這類火牛。
先將中央處理器安裝到主機板，然後裝散熱風扇，再裝記憶體，跟著才把完成好的主機板整塊安裝入機箱內。
主機板 不可以直接 鑲嵌在機箱內，否則會造成短路， 會嚴重損壞 主機板。正確的方法是先在機箱內裝好支撐主機板的銅柱，然後在銅柱上安裝主機板。再接妥電腦機箱按鈕及燈號的接線位，及其他主機板附件便成。

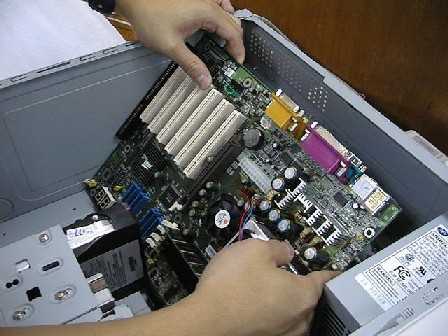

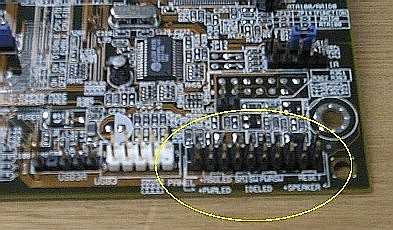

已裝好中央處理器及記憶體的電腦主機板，如圖所示斜放入機箱內。 主機板的左前方通常有一組接駁電腦機箱按鈕及燈號的接線位，請參閱主機板的說明書接好: (1)開關(Power Switch)、重新啟動(Reset)、電源燈(Power LED)、硬碟機操作燈(IDE Activity LED)。

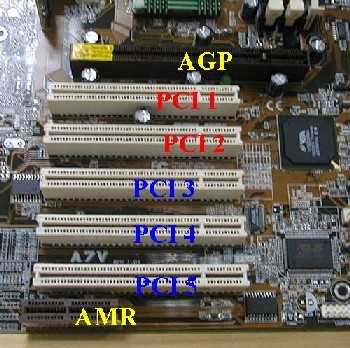

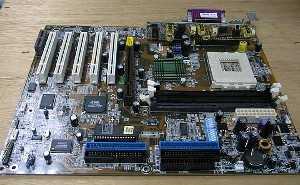

主機板有不同種類的擴充槽，從上方起計，第1條是AGP，用來插顯示咭用的；跟著的5條白色是PCI，用來插音效咭、網路配接咭、內置式數據機之類使用的；最後短的啡色插槽是AMR，供某些特製的數據機或音效咭使用。
1:有部份的主機板使供內置音效功能，綠色插是音源輸出(Line Out)、藍色是音源輸入(Line In)、紅色是咪輸入(Microphone In)、黃色是遊戲插(Game Port)。

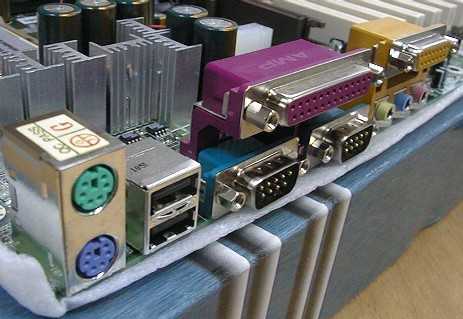

2: 主機板背面的其他標準插座：左起綠色是PS/2滑鼠(PS/2 Mouse)、藍色是PS/2鍵盤(PS/2 Keyboard)、黑色是2個USB Ports、紫色是平行打印埠(Parallel Printer Port)、青藍色是2個串聯埠(Serial Ports)。

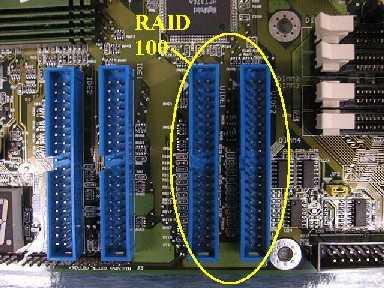

3: 有部份的主機板使供內置IDE RAID功能，右面2個插頭可以接駁共4個額外的IDE HDD，並可以將它們構成RAID 0, RAID 1或RAID 0/1架構。
記得插好主機板用的電源線。
主機板的分類
1. Intel架構 -- Socket 370 (for Intel Celeron / Pentium III), Socket 423 (for Intel Pentium 4)
現在流行的Intel架構有 Socket 370，可支援低價的 Intel Celeron及中價的Intel Pentium III CPU，可配合PC133 SDRAM 或PC2100 DDR SDRAM 使用；最高可達1GHz的速度。
另Socket 423則支援中高價的Intel Pentium 4 CPU，需配合 RDRAM 使用。
2. AMD架構 -- Socket 462 (for AMD Duron / Athlon)
AMD跟Intel的架構不同，即是說，支援AMD架構的主機板不支援Intel CPU。Socket 462可支援低價的AMD Duron及中價的AMD Athlon(Thunderbird)，可配合PC133 SDRAM 或PC2100 DDR SDRAM 使用。
中央處理器(Central Processing Unit, CPU) -- 這是電腦系統的『大腦』，負責邏輯思考及運算。
Intel Pentium III CPU
1: 取出中央處理器(CPU)，確定所有針腳完整及沒有彎曲。

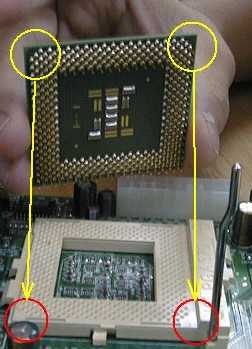

2: 拉起中央處理器插座(CPU Socket)的把手，留意CPU其中2隻角是沒有針腳的，這是用作識別CPU的安裝方向。依據這方向將CPU放入CPU Socket。

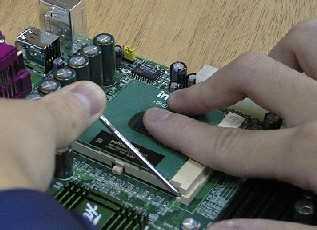

1: 放好CPU後，一手輕按CPU、另一手將CPU Socket的把手壓下，將CPU平穩地固定在CPU Socket上。
2: 將大型散熱器(Heat Sink)放在CPU表面，注意有坑位的方向對著CPU Socket的"SOCKET 370"字樣, 然後將固定膠夾放進Heat Sink中特定的位置上，並將前後兩端扣到CPU Socket上的指定位置。注意有長柄的一方是背向CPU Socket的"SOCKET 370"字樣 。

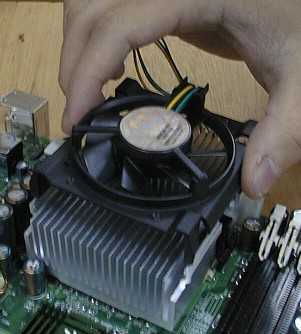

1: 將可變速風扇(CPU Fan)扣在Heat Sink上。
2: 將CPU Fan的電線正確地接在主機板上的"CPU FAN"插座，讓CPU Fan可以在每次開機時自動轉動。
安裝CPU的常見問題
1. 損壞CPU Die
安裝散熱風扇時如果用力不當、過份施壓的話可能會壓爛CPU的核心部份(CPU Die)。
2. 損壞CPU Socket
鐵扣將CPU Socket的固定膠扯斷。
3. 損壞主機板的PCB
鐵扣會磨損主機板表面的電子線路。
裝好CPU後，當然是裝記憶體RAM。
1: 先裝RAM到Bank 0，然後才到Bank 1及Bank 2

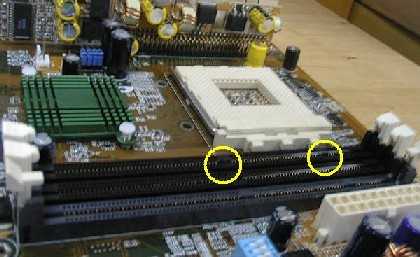

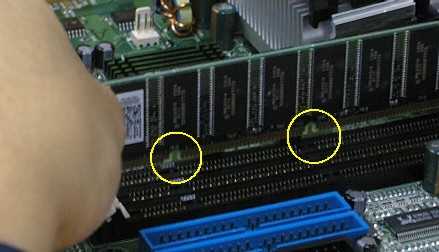

2: 注意SDRAM有2個Key位，安裝時要跟插座同樣的2個Key位相對應(如圖所示，分別在中間及近左端)

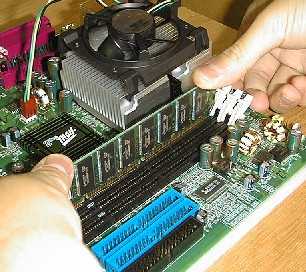

3: 先將兩邊的白色膠扣向外拉開，然後將SDRAM垂直放入插座，再用下圖的手法將SDRAM固定在插座中。

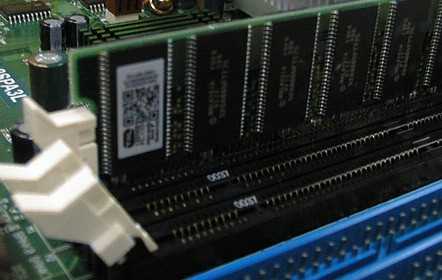

1: 注意當SDRAM完全進入插座時，兩邊的白色膠扣會自動返回完來垂直的位置。

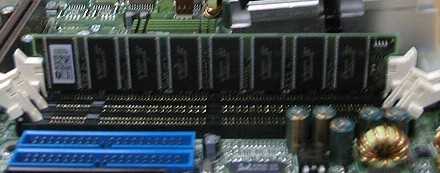

2: 已經完成安裝的SDRAM
3: 有些主機板的記憶體插座是相反方向的
記憶體情報
1. SDRAM -- PC100, PC133 (133MHz, 1064MB/s), PC150, PC166
2. DDR SDRAM -- PC2100 (266MHz, 2100MB/s)
3. RDRAM -- PC800 (800MHz, 1600MB/s for Single Channel, 3200MB/s for Dual Channel)
介面咭(Interface Card)。一般來說，Interface Card是用來增加電腦的基本功能；通常是用來跟外界溝通。
將介面咭依適當的次序插入主機板的擴充槽內
擴充槽的分類
1. AGP -- Accelerated Graphics Port
現在流行顯示咭均採用AGP標準，分為1X, 2X, 4X, 4X PRO等。
2. PCI -- Peripheral Component Interconnect
以33MHz傳送32-Bit資料量，最高速度可達132MB/s。另有些伺服器(Server)主機板更有64-Bit的PCI插槽，速度更高。
3. ISA
舊式的擴充槽設計，速度較慢。以8.33MHz傳送16-Bit(或8-Bit)資料量，最高速度可達16.67MB/s。
3. AMR -- Audio Modem Riser
可以用於設計音效及數據機。
3. CNR -- Communication & Networking Riser
提供一個既靈活又平價的方案，可以用於設計以下類型產品：網路、家庭網路、DSL、USB、無線網路、音效及數據機。
顯示咭的基本功能是將圖象資料接駁及傳送到顯示器。而近年電腦遊戲的流行，令顯示咭更進而提供3D圖象處理功能，速度及畫面質素亦得以大大提昇。
1: 先找出AGP插槽的位置，並用鉗把AGP咭的位置的鐵片移除。

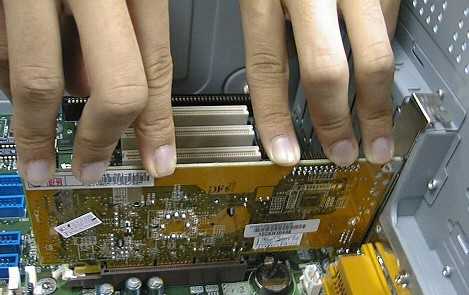

2: 將AGP顯示咭垂直插入AGP插槽。留意AGP咭的金屬接腳要平穩地插好。

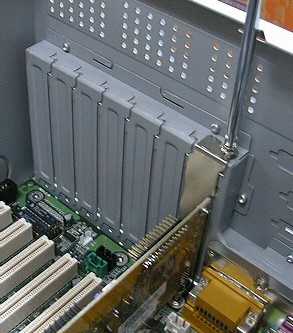

3: 再用鏍絲將AGP顯示咭固定好
音效咭負責接駁喇叭及麥克風，主要功能是發聲及錄音。現在流行的音效咭都以PCI的標準來設計的。
1: 先選PCI-2或PCI-3來安裝音效咭，並用鉗把將要安裝音效咭位置的鐵片移除。

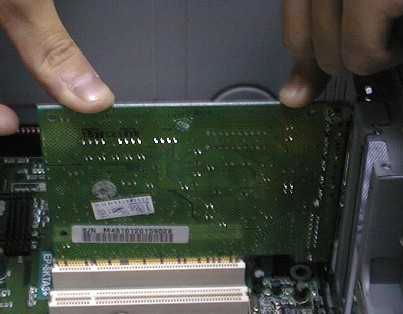

2: 將音效咭垂直插入選定的插槽，再用鏍絲將音效咭固定好。留意音效咭的金屬接腳要平穩地插好。

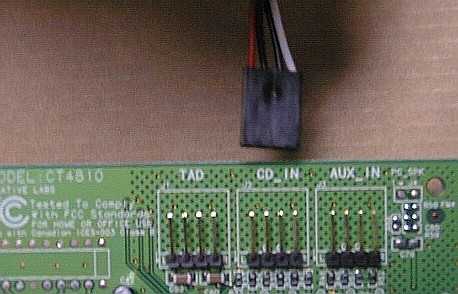

3: 再將CD音源線接好在"CD_IN"的接頭上。另上端接在光碟機的"CD_AUDIO"接頭。
常見的音效咭/音效晶片
1. AC97 On-Board Audio
常出現在VIA及Intel晶片組的電腦主機板上。
2. C-Media On-Board 3D Audio
同機是內置的音效晶片，但功能較多，可支援4聲道輸出，。
3. Creative Sound Blaster Vibra 128
Creative出品，是入門級的理想之選。
4. Creative Sound Blaster Live! Value 2 / Digital Entertainment 5.1
支援4聲道及極多變化的Environmental Audio Extension(EAX)環境音效；5.1型號更支援AC3環迴立體聲解碼。
5. Creative Sound Blaster Live! Platinum 5.1
以Creative Sound Blaster Digital Entertainment 5.1為設計藍本，再加上Live!Drive II。可以在5.25" Bay位接駁多種音響設備，包括光纖、Midi、SPDIF、Headphone、Microphone、音源輸入。
介面咭的最後一節是講解網路配接咭(Network Card)及數據機(Modem)。

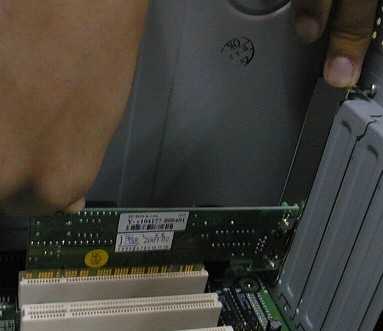

安裝Network Card及Modem Card其實跟安裝Sound Card差不多。將咭垂直插入選定的插槽，再用鏍絲將咭固定好。
光碟機主要分為2種：唯讀光碟機(CD-ROM / DVD-ROM Drive)、可重寫光碟機(CD-RW Drive)。
CD-ROM / DVD-ROM Drive: 可讀取光碟片的數據/聲音/影像資料。
CD-RW Drive: 除了包括CD-ROM Drive的基本功能外，亦可抄錄資料到空白的CD-R或CD-RW碟。

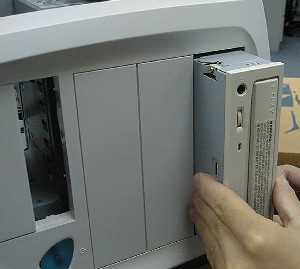

1: 將光碟機套入機箱內。
2: 先將IDE Cable的一邊接到主機板的Secondary IDE Port，注意IDE Cable旁的紅線代表1號位，要跟主機板上的記號的方向一致。

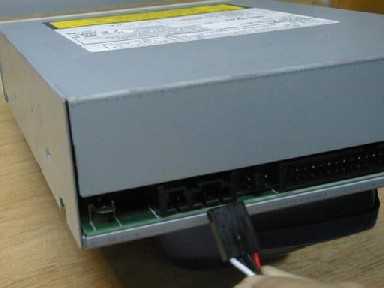

3: 將音源線插穩在光碟機的"CD_AUDIO"插座上。(另一端接駁在音效咭的"CD_IN"。)

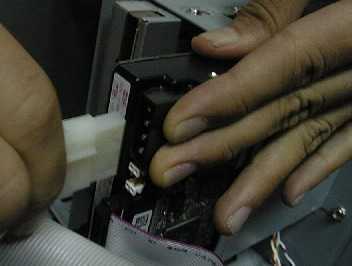

1: 再接好IDE Cable到光碟機的訊號線插座。注意IDE Cable旁的紅線代表1號位，要跟光碟機上的記號的方向一致；通常紅線是向著插電源線的方向。
2: 接駛電源線；方向是『黃色線芯向外』。
軟碟機是傳統的檔案儲存工具

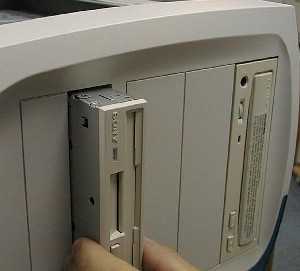

1: 將軟碟機套入機箱內
2: 插上電源線，軟碟機是採用細插電源的。

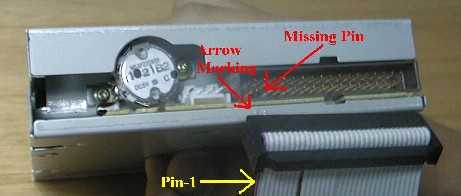

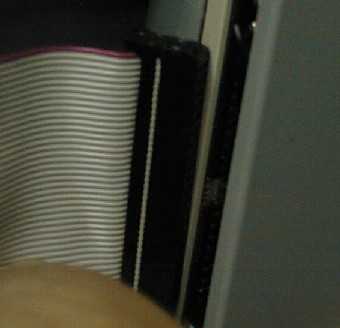

1: 然後插上訊號線(34芯FDD Cable)，留意紅線的方向。(紅線代表1號線芯，是向著斷針的方向。)

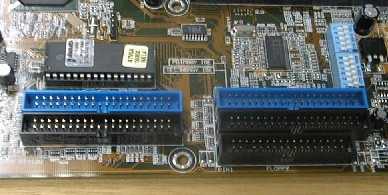

2: 將FDD Cable的另一邊接到主機板的FDD Port，注意FDD Cable旁的紅線代表1號位，要跟主機板上的記號的方向一致。
硬碟機是快速的程式及檔案儲存工具
1: 將硬碟機套入機箱內
2: 些主機板除了基本的2個IDE Ports以外，更設有2個IDE RAID Ports，令IDE Ports可以多達4個，來接駁8個IDE裝置。

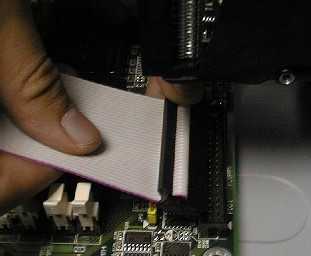

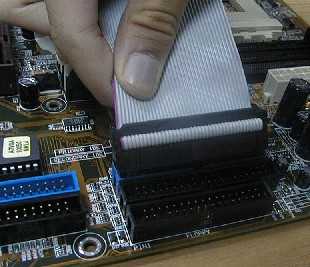

1: 將IDE Cable的一邊接到主機板的Primary IDE Port (IDE-1)，注意IDE Cable旁的紅線代表1號位，要跟主機板上的記號的方向一致。
2: 然後接上訊號線(80芯ATA66/100 Cable)，留意紅線的方向。(紅線代表1號線芯，是向著斷針的方向。) 再插上電源線，硬碟機是採用大插電源的。
